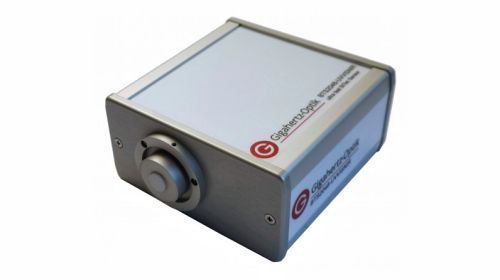

德國 Gigahertz-Optik BTS2048-UVVISNIR 是一款深紫外到近紅外高端光譜輻射計/CCD 光譜儀。
? 從 UV 到 NIR 的多功能光譜輻射計，具有高精度、卓越的BiTec 傳感器*；
? 測量時間極短（電子快門），高動態范圍（濾光輪）；
? 觸發輸入和輸出、以太網和 USB，用于快速數據傳輸；
? 帶有漫射器的直接輸入光學器件用于照度和光譜輻照度。可通過光通量和光譜輻照度積分球進行擴展。
BTS2048-UVVISNIR 滿足高端紫外和可見光二極管陣列光譜儀的所有要求，盡管采用尖端技術，但價格極具吸引力。
*其獨特功能之一是 Gigahertz Optik GmbH 開發的創新BiTec 傳感器，該傳感器由 V(lambda) 過濾硅光電二極管和光譜輻射計單元組成。這使得它極其線性、穩定和快速，因此保證了更高的測量精度，而且不會帶來任何缺點。兩個傳感器都可以獨立使用，并且傳感器的相互校正有利于準確性、速度和多功能性（參見有關BTS 技術的文章）。
具有熱電冷卻功能的全線性化 2048 像素 CCD 探測器由于其積分時間范圍為 2 μs 至 60 s，因此可提供非常寬的動態范圍。這樣可以在較寬的強度范圍內精確測量 UV、VIS 和一些 NIR LED。該設計在 200 nm 至 900 nm 的整個光譜測量范圍內提供 2 nm 的高光學分辨率。該光譜儀還配備了光學濾波器，用于自動低雜散光測量。在存在其他光源的情況下，此類測量對于寬帶 UV 燈和 UV LED 是必要的。 BiTec 探測器內的極高線性度 Si 光電二極管用于 CCD 的線性化或用作參考探測器。 Si 光電二極管的光度響應度功能使其能夠獨立于 CCD 使用?？梢允褂孟鄳?yīng)的光譜數據自動校正光度精度。因此，該器件可用于對非常弱的信號執行快速測量，這使得 BTS20418-UVVISNIR 非常適合集成在測角儀。盡管尺寸緊湊（103 毫米 x 107 毫米 x 52 毫米 – 長 x 寬 x 高），BTS2048-UVVISNIR 光譜輻射計仍配備一個遙控濾光輪，其中有兩個光學濾光片和一個用于暗測量的快門。
多年的經驗及其設備齊全的 DAkkS 校準實驗室 (DK-15047-01-00) 使 Gigahertz-Optik 能夠提供低至 200 nm 的可追溯校準。這將 BTS2048-UVVISNIR 的應用范圍擴大到 UV-C-LED，還擴大了 VIS 或一些 NIR LED。對于短波光譜范圍，Gigahertz-Optik GmbH 實施了一種特殊的基于氘燈的校準策略。
BTS2048-UVVISNIR 非常適合測試工業應用中的 UV 和 VIS 前端和后端 LED。其 CCD 探測器在觸發測量之前集成了所有像素的電子調零功能（電子快門）。當測試 LED 在脈沖電流模式下運行時，電子快門和測量觸發可通過觸發端口與電源同步。強大的微處理器只需 7 毫秒即可通過快速 LAN 接口將完整的數據集傳輸?shù)较到y(tǒng)計算機。
BTS2048-UVVISNIR 光譜輻射計具有擴散器窗口，因此可用于測量紫外線輻照度，包括紫外輻照度。光譜和峰值波長，無需任何額外的配件。通過擴散窗，BTS2048-UVVISNIR 還可以直接安裝在積分球、輻射透鏡和測角儀等附件上，以測量輻射功率、輻射亮度和輻射分布。
標準S-BTS2048 用戶軟件具有可定制的用戶界面，并提供大量顯示和功能模塊，在使用 Gigahertz-Optik GmbH 的相應配件配置 BTS2048-UVVISNIR 時可以激活這些模塊。 S- SDK -BTS2048 開發者軟件用于將 BTS2048-UVVISNIR 集成到客戶自己的軟件中。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS2048-UVVISNIR 由 Gigahertz-Optik 的校準實驗室進行校準，該實驗室的光譜響應度和光譜輻照度根據 ISO/IEC 17025 獲得 DAkkS (DK-15047-01-00) 認可。校準還包括相應的附件組件。每臺設備均附有各自的校準證書。
| 圖表 | |
 |  |

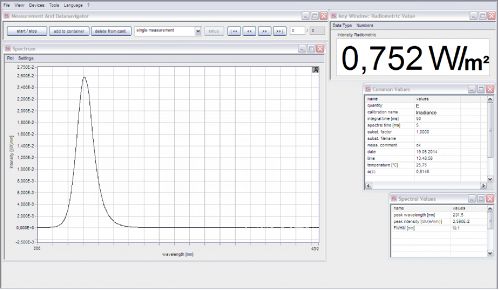

| BTS2048-UVVISNIR CCD 光譜儀 | 用于 BTS2048-UVVISNIR 的 S-BTS2048 軟件 |
 |  |

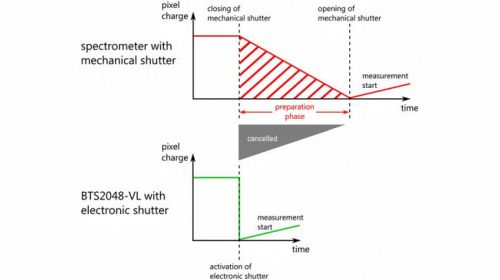

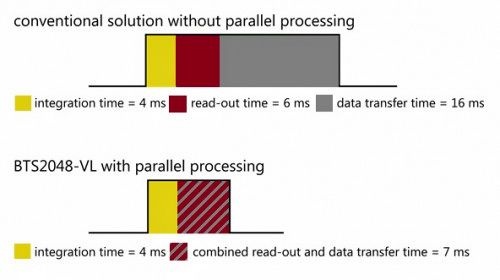

| 以太網接口減少了數據傳輸時間 | 電子快門減少測量時間 |
| （1）常規 | |||
| 簡短的介紹： | UV 優化的 TE 冷卻 CCD 光譜儀具有寬動態范圍，適用于 CW 和輻照度、光譜和峰值波長的短期測量。其他參數的配件。 | ||
| 主要特點： | 設備緊湊。 BiTec 探測器配備背照式 TE 冷卻 CCD（2048 像素、1.0 nm 光學分辨率、電子快門）和帶輻射濾光片的 SiC 光電二極管。光學帶寬校正（CIE214）。帶快門和邊緣濾鏡的濾鏡輪。帶擴散窗的輸入透鏡。余弦視場。 | ||
| 測量范圍： | 光譜：1E-6 W/(m2nm) 至 1E4 W/(m2nm) @280 nm。響應度從 200 nm 到 900 nm。 | ||
| 典型應用： | 用于設計應用的 CCD 光譜輻射計。用于集成到前端和后端 LED 測試的測試系統中的模塊。 | ||
| 校準： | 工廠校準?？勺匪葜羾H校準標準。 | ||
| （2）產品 | |||
| 典型應用： | 用于光譜輻照度、紅斑等的照度計。 | 輸入光學器件： | 擴散器，余弦校正視場 (f2 ≤ 3 %)。 |
| 測量數量： | 光譜輻照度 (W/(m2 nm))、輻照度 (W/m2)、峰值波長、中心波長、質心波長、紅斑?？蛇x積分球：另外光譜輻射功率 (W/nm) 和輻射功率 (W)。 | ||
| 濾光輪： | 4 個位置（打開、關閉、光學濾鏡）。用于遠程暗電流測量和雜散光減少。 | ||
| BiTec： | 可以使用二極管和陣列進行并行測量，從而通過二極管對陣列進行線性校正，并分別通過a*(s z ( λ )) F*(s z ( λ )) 在線校正二極管的光譜失配。 | ||
| 校準不確定度： | 光譜輻照度 | ||
| λ | u(k=2) | ||
| (200 - 249) nm | ± 12 % | ||
| (250 - 339) nm | ± 7 % | ||
| (340 - 399) nm | ± 5 % | ||
| (400 - 900) nm | ± 4.5 % | ||
| 光譜輻照度響應度 (200 - 900) nm | |||
| 測量模式： | 標準測量模式：200 nm 至 900 nm； | ||
| 超出范圍雜散光校正測量模式 (OoR SLC)：200 nm 至 900 nm。 | |||
| （3）光譜探測器 | |||
| 積分時間： | 2μs - 60s *1 | 光譜范圍： | (200 - 900) nm |
| 光帶寬： | 2 nm | 像素分辨率： | ~0.34 nm/像素 |
| 像素數： | 2048 | 芯片： | 高靈敏度背照式 CCD 芯片，一級冷卻 (1TEC) |
| 模數轉換器： | 16 位（25 ns 指令周期時間） | 峰值波長： | ± 0.2 nm |
| 帶通校正： | 支持數學在線帶通校正 | 線性度： | 完全線性化芯片>99.6% |
| 雜散光： | 越界方法 < 1E-4 *3 | 基線噪聲： | 5 cts *4 |
| 信噪比： | 5000 *5 | 動態范圍： | >9 震級 |
| 光譜響應度： | (1E-6 - 1E5) W/(m2nm) @550nm *6*7 | ||
| 典型測量時間： | 10 lx | 3 s | *10 |
| 100 lx | 300 ms | *10 | |
| 1000 lx | 30 ms | *10 | |
| （4）一體式探測器 | |||
| 測量時間： | (0.1 - 6000) ms | 測量范圍： | 九 (9) 個測量范圍，具有卓越的偏移校正功能 |
| 校準： | 照度±2.2% | 測量范圍： | 最大可測量照度值 3E8lx *7 |
| 模數轉換器： | 16bit | 噪聲等效照度值 1E-1lx | |
| 篩選： | 光譜響應度與精細的 CIE 光度匹配。通過光譜測量數據在線校正光度匹配（光譜失配因子校正）。 | ||
| f1'（光譜不匹配）： | ≤ 6 %（未校正） | ||
| ≤ 1.5 % (f1' a*(s z ( λ )) 分別通過光譜數據校正 F*(s z ( λ ))，由 BTS 技術自動完成） | |||
| （5）圖表 | ||||

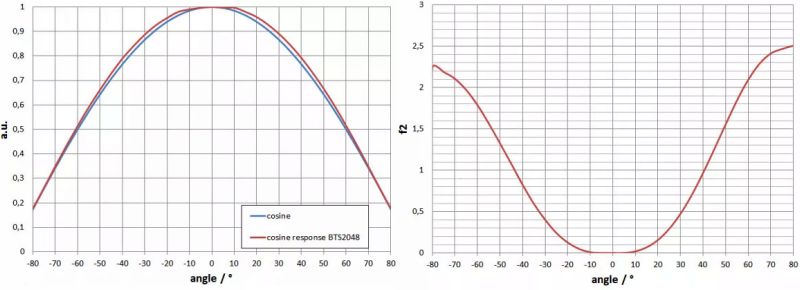

| f2（方向響應/余弦誤差）： |  | |||

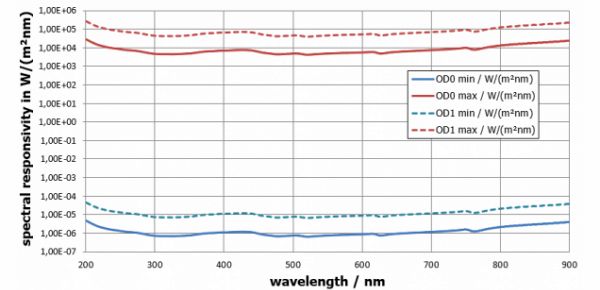

| 光譜響應度： |  | |||
| （6）其它 | |||
| 微處理器： | 32位用于設備控制，16位用于CCD陣列控制，8位用于光電二極管控制。 | ||
| 接口： | USB V2.0、以太網（LAN UDP協議）、RS232、RS485。 | ||
| 數據傳輸： | 標準為 2048 個浮點數組值，通過以太網 7ms，通過 USB 2.0 140 ms。 | ||
| 輸入接口： | 2x (0 - 25) VDC，1x 光電耦合器隔離 5 V / 5 mA。 | ||
| 輸出接口： | 最大 2x 集電極開路最大 25V 500毫安。 | 扳機： | 合并觸發輸入（不同選項、上升/下降沿、延遲等）。 |
| 軟件： | 用戶軟件 S-BTS2048； | ||
| 可選軟件開發套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 進行用戶軟件設置。 | |||
| 電源： | 帶電源：直流輸入 5V (±10 %) @ 700 mA； | ||
| 帶 USB 總線 (500mA) *8。 | |||
| 尺寸： | 103毫米×107毫米×52毫米（長×寬×高）。 | 溫度范圍： | 儲存：（-10 至 50）℃； |
| 重量： | 500克 | 操作：（10 至 30）°C *9。 | |
| 安裝: | 三腳架和 M6 螺紋； | ||
| 前適配器 UMPA-1.0-HL，與積分球端口框架 UMPF-1.0-HL 配合使用。 | |||
| 信息： | *1 建議對積分時間的每次變化執行新的暗信號測量。 | ||
| *2典型值，主波長的不確定度取決于LED的光譜分布。 | |||
| *3 典型值，在具有深藍色 LED 峰值的冷白寬帶 LED 峰值左側 100 nm 處測量。 | |||
| *4 *5 典型值是在未對 4ms 測量時間和陣列滿量程控制進行平均的情況下測得的。平均導致 S/N 二次上升，即基礎噪聲二次下降，例如平均到 100 倍，S/N 提高 10 倍。 | |||
| *6 最小 500/1 序列號。全量程控制下的最大值。 | |||
| *7 只允許短時間照射，以避免熱損傷。 | |||
| *8 在 USB 連接期間，由于電流供應有限，并非所有功能都可用，例如沒有以太網和 TEC 冷卻。 | |||
| *9 大約需要溫度穩定裝置。 25分鐘在預熱階段進行測量，或者如果在變化的溫度下進行測量，則每次測量都需要進行暗信號測量。 | |||
| *10 使用氘燈進行 (Z) 校正。 | |||
| *11 根據氘燈的光譜功率分布，僅允許短時間的最大輻射，以避免熱損壞。 | |||
? S-SDK-BTS2048：BTS2048 變體的軟件開發套件。
? GB-GD-360-RB40：用于測量 2π 源的測角儀。
? S-BTS2048：BTS2048 變體的應用軟件。
? BTS2048-UV-S：使用這款高品質緊湊型光譜輻射計進行紫外測量。
? BTS2048-UV：使用這款高品質緊湊型光譜輻射計進行紫外測量。
? BTS2048-VL-TEC：多功能溫控高速高質量 LED 光譜儀。
? BTS2048 Series：緊湊型光譜輻射計具有出色的光學性能和 BiTec 技術，可實現實驗室和現場使用的精確測量。
