德國 Gigahertz-Optik GB-GD-360-RB40-2-BTS2048-UV 配有高端紫外分光輻射度計的測角儀，具有適用于紫外燈和紫外 LED 的高動態范圍（200 nm - 430 nm）。實現紫外線消毒燈的高光譜雜散光抑制。
? 具有“雙單色儀”雜散光減少功能的高端 UV CCD 光譜儀。
? 緊湊型測角儀。
? 可調測量距離可達 2000 毫米。
BTS2048-紫外分光輻射度計與 GB-GD-360-RB40-2 測角儀
輻射強度分布用于指定燈具的定向輻射特性和計算輻射功率的方法。特別是由于 Corona/Covid-19 紫外線消毒燈非常重要。由于這些光源需要滿足特定的方向特性，因此通常需要對單個 UV LED 進行測量。該產品非常適合此類光源，特別是由于其高光譜雜散光抑制能力。測量數據以極坐標圖和 3D 圖表表示，并以標準格式輸出，例如 IES、EULUMDAT、Excel 等。

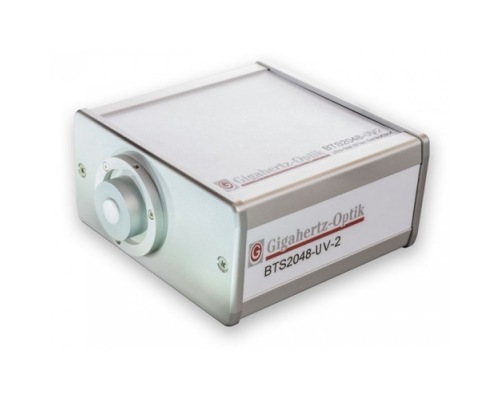

基于BTS2048-UV CCD的高品質 光譜輻射計是國際公認的高端產品。它是市場上最緊湊的光譜輻射計之一，可在許多應用中直接進行系統集成，而無需昂貴且可能降低測量質量的光導。其特征之一是其擴散器窗口具有余弦校正視場和極好的雜散光抑制功能。其令人印象深刻的寬動態范圍使其成為測量具有獨特邊緣輪廓的聚光燈的理想選擇。有關 BTS2048-UV 的更多詳細信息，請參閱相應的數據表。
BTS2048-UV 配備 BiTec 探測器，可在測角應用中實現快速測量序列

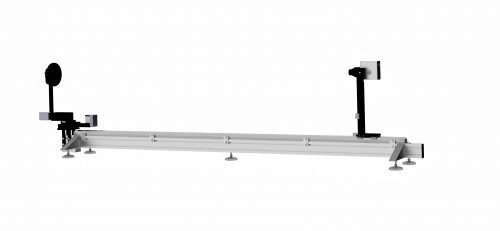

BTS2048-UV光譜輻射計可與GB-GD-360-RB40-2測角儀結合使用，以測量輻射強度分布。與大多數傳統光譜輻射計不同，BTS2048-UV 的 BiTec 傳感器可以執行低光譜雜散光測量，這在 UV 領域特別重要，也是一項具有挑戰性的任務。 GB-GD-360-RB40-2 測角儀有助于測試燈的對準，以進行兩個自由度的測量。使用步進電機驅動器遠程控制旋轉運動。轉盤具有 M4 孔圖案，用于通用連接測試燈。四個迷你插座可實現四端子電氣連接。轉盤可實現 5 毫米行程的微調和 100 毫米行程的粗調，以便在測角軸上對準測試燈。集成了一個可拆卸的擋塊，以幫助測試燈在測角軸上對齊。設備和測試燈之間的距離可以在 100 毫米到 2000 毫米之間變化。選擇短距離測量低強度的單個 LED。較長的距離更適合測量擴展的 LED 陣列和 LED 燈。導軌托架上的導軌通過穩定的底座加固。

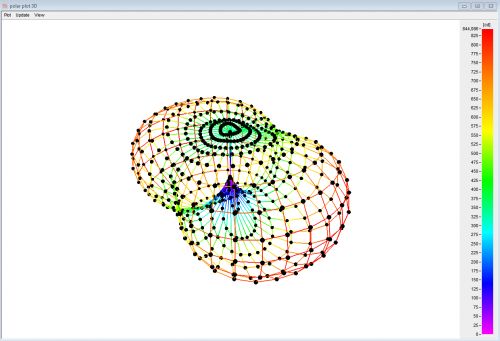

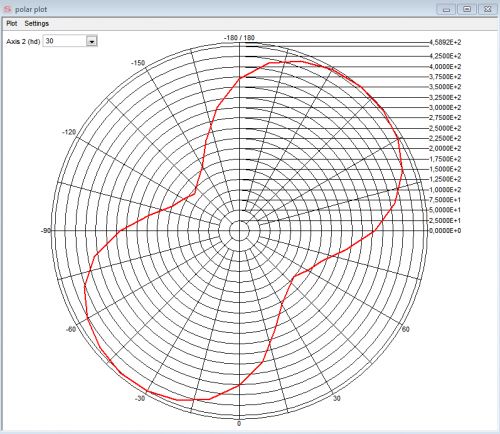

極坐標圖 以 3D 圖表顯示發光強度分布
S-BTS2048用戶軟件支持測角儀的操作和測量值的顯示。它可用于創建測量序列以及配置不同的設置。測量數據可以導出為標準格式，例如 IES、EULUMDAT、ASCII 和 Excel。除了以3D和極坐標圖顯示發光強度分布外，該軟件還可以計算光通量以及顯示光譜、顏色值等。

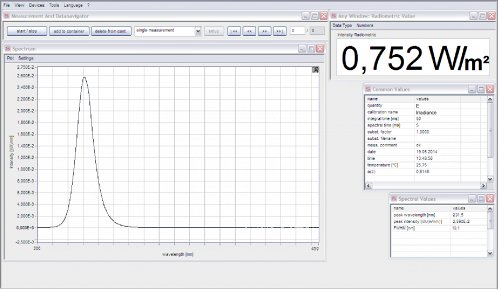

S-BTS2048 中燈光譜的圖形顯示
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS2048-UV 在 Gigahertz-Optik 的 DAkkS 認證 (DK-15047-01-00) 校準實驗室進行光譜響應度和光譜輻照度校準，符合 ISO/IEC 17025 標準。還對輻照度進行校準。每臺設備均附有各自的校準證書。
| （1）基礎規格 | |||
| 簡短的介紹 | 用于測量 2pi 燈的發光強度分布的測角儀。寬動態范圍和可變測量距離。發光強度、光譜、顏色、顯色指數測量 。 | ||
| 主要特點 | 光軸與導軌距離為360mm的測角儀。使用步進電機驅動進行遠程控制。配備 BiTec 光傳感器的光譜輻射計，用于快速測量發光強度（光度硅光電二極管）以及光譜、顏色和顯色指數的光譜測量（CCD 傳感器）。 | ||
| 典型應用 | UV LED 燈的進貨檢驗、生產過程中的質量控制、開發目的。 | ||
| 測量范圍 | 取決于距離、光譜范圍和 BTS2048-UV 版本。 | 校準 | 工廠校準?？勺匪葜羾?guó)際校準標準。 |
| （2）產品 | |||
| 測角儀臺 | 帶步進電機驅動的兩軸測角儀： Phi 軸（水平）± 90°，0.1° 分辨率，0.2° 再現性； Theta 軸（軸向）± 180°，0.2° 分辨率，0.4° 再現性。 | 樣品架： 直徑 160 毫米，帶 25 毫米螺紋孔圖案； 四個電氣端子，帶端子板； 樣品深度 - 最大100 毫米； 樣品重量 - 最大。 1公斤。 | 光具座： 2.5 m 長機架上的 2 m 長導軌； 可調節測量裝置支架。 |
? S-SDK-BTS2048：BTS2048 變體的軟件開發套件。
? S-BTS2048：BTS2048 變體的應用軟件。
? GB-GD-360-RB40-2-BTS256-LED：用于使用 BTS256-LED 測量單個 2π 發光二極管的光通量和光色的測角儀系統。
? GB-GD-360-RB40-2-BTS2048-VL：用于測量 2π 射燈和 LED 的發光強度分布的系統。
