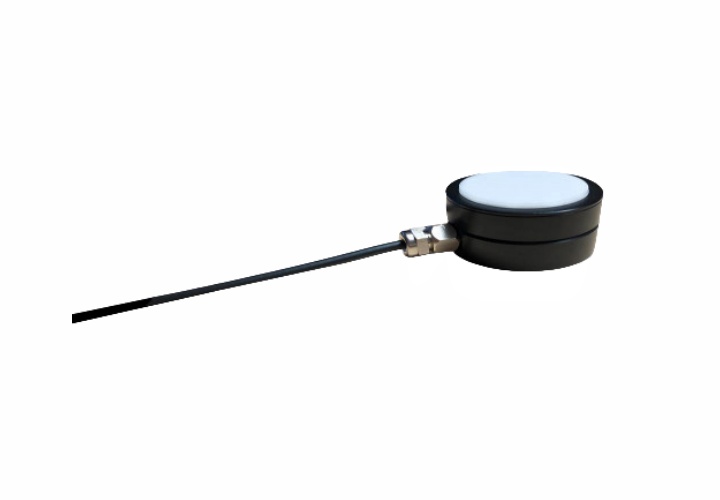

德國 Gigahertz-Optik VL-3707 是一款高靈敏度光探測器/檢測頭，適用于極低光照水平，從 <100 μlx 到 > 80,000 lx，與可選的 P-9710 光度計一起測量極低的照度。
照度是用于定義人眼感知的落在表面上的光強度的度量。照度水平非常低的例子有很多，包括人造光源和自然光源：
? 街道照明 (10 lx)
? 逃生通道應急照明（至少 1 lx）
? 黃昏（約 3 lx）
? 滿月之夜（0.05 - 0.36 lx）
? 星光 (0.00022 lx)
? 多云夜空 (0.00013 lx)
在上述人工照明示例中，不同的標準和法規（例如 EN 1838）定義了占用區域必須維持的最低照度水平。

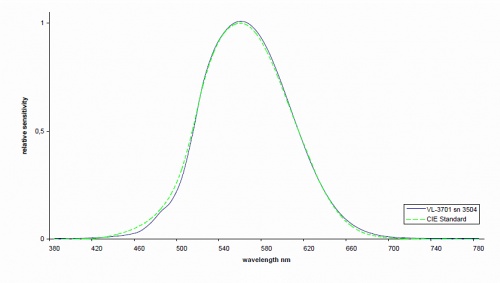

光度照度檢測頭 VL-3707 的典型光譜靈敏度。
? 因此，以測量應急照明的照度為例，照度計必須具有 0.01 lx 的最小分辨率，以提供足夠的信噪比來測量所需的 1 lx 照度。對于要求苛刻的技術和科學應用，即使這種靈敏度通常也是不夠的。
? 在燈和燈具的測角測量中，所需光束輪廓外部的發光強度明顯低于其內部的發光強度，理想情況下應為零。測角應用中的發光強度由測量的照度以及測量頭與光源之間的距離決定。
? 第一代和第二代夜視設備分別提供 1000 倍和 20000 倍的強度增益，即使在最黑暗的環境光條件下也能實現高對比度圖像。要檢查實驗室和室外的夜視設備，必須可靠地測量目標物體區域的極低照度。
? 對于圖像增強器和夜視設備的質量保證測試，檢查其光放大和成像質量。這需要均勻照明，照度水平在 μlx 范圍內，亮度水平在 mcd / m2 范圍內，必須確定參考水平。通常使用具有非常低光強度的基于積分球的均勻光源作為該應用的光源。
? 由于人工照明的使用不斷增加而造成的夜空光污染正在影響野生動物物種和生態系統，并可能對人類產生有害影響。研究需要精確測量低水平照度。
Gigahertz-Optik 借助 VL-3707 提供了用于測量照度的高靈敏度光探測器。其高靈敏度是通過使用具有優化量子效率和極高分流電阻的最新技術光電二極管來實現的。此外，高透射光度校正濾光片和擴散窗支持高靈敏度。此外，高分流電阻可減少暗電流，從而最大限度地減少工作溫度影響。
檢測 VL-3707 在低照度水平下產生的非常小的信號電流需要適當匹配的低水平檢測電子設備。為此，Gigahertz-Optik 提供了 P-9710 驗光計。 P-9710 的跨阻放大器與其 16 位 ADC 相結合，可提供飛安范圍內的噪聲水平 (10 -15A)，即使在 100 μlx 的照度下也能提供足夠的信噪比。同樣重要的是信號輸入端的電子可調偏移調整，它可以最大限度地減少探測器暗電流信號的影響。還可以通過 RS232 接口實現偏移調整功能。由于具有八個可切換的放大級，該驗光計提供了非常高的動態范圍，與 VL-3707 結合使用，可以測量超過 80,000 lx 的照度。與多種測量和評估模式一起，P-9710 驗光儀是與 VL-3707 測量頭一起測量低照度的理想檢測和顯示設備。
千兆赫光學實驗室在 NMI 可追溯性和校準性能方面提供最高水平的工廠校準。我們的工廠校準保證了這一點，所有校準都遵循與 DAkkS 認可的 Gigahertz-Optik 測試實驗室相同的質量管理。

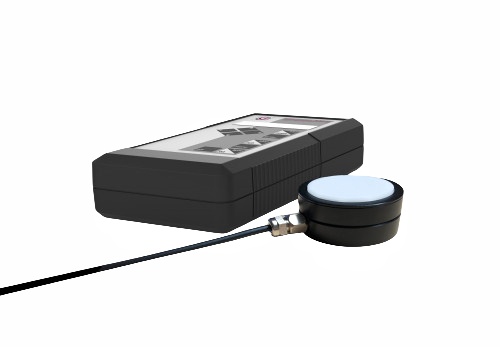

用于極低照度水平的照度計由驗光計 P-9710 和光度檢測頭 VL-3707 組成。
| （1）基礎規格 | |||
| 簡短的介紹 | 光度檢測器與可選的 P-9710 光度計一起測量極低的照度。 | ||
| 主要特點 | 緊湊型探測器采用最新一代高品質光電二極管，可實現最大靈敏度和最高可能的分流電阻。光度靈敏度和余弦視場函數與最大靈敏度的良好匹配。 | ||
| 測量范圍 | 照度靈敏度典型值12nA/lx。最大光電流 1 mA。與驗光計 P-9710 結合使用時推薦的測量范圍 <100 μlx (NEI 10 μlx) 至 > 80,000 lx。 | ||
| 典型應用 | 夜間條件下的照度測量。測角儀應用。圖像增強器和夜視裝置測試。應急照明。光污染。 | ||
| 校準 | 具有記錄的 NMI 可追溯性的工廠校準 | ||
| （2）技術參數 | |||
| 典型響應度：12 nA/lx | 最大信號電流：1 mA | 輸入光學器件：擴散窗直徑 30 mm | 最小信號電流：取決于驗光計 |
| 上升時間：33 μs | 溫度范圍：(5 - 40)°C | 方面：直徑：37 毫米（+連接器），高度：21毫米 | |
| f1'（光譜不匹配）：f1' ≤ 3 % (CIE: Class 3*, DIN EN 13032-1: Class A) | |||
| f2（方向響應/余弦誤差）：f2 ≤ 6% (CIE: Class 1*, DIN EN 13032-1: Class C) | |||
| f6（溫度）：DIN EN 13032-1: Class L ≤ 0,15%；CIE: Class 4*: ≤ 0,75% | |||
| 測量范圍：與驗光計 P-9710 結合使用時推薦的測量范圍 <100 μlx 至 > 80,000 lx | |||
| 連接器：同軸電纜 2m 長，帶 BNC (-1)、校準數據 (-2) 或 ITT (-4) 連接器 | |||
| 照度測量范圍（積分測量） |  | ||
