德國 BeanAirBeanAir BeanDevice? WIFI | Wilow? X-INC 無線物聯網組合傳感器 |加速度計和傾角計。
在許多結構健康監測 (SHM) 項目中，同時監測振動和傾斜活動至關重要。我們的實用解決方案是BeanDevice? WIFI | WiLow? X-INC是市場上首款集成高端加速度計和傾斜計傳感器的無線組合傳感器。該無線設備配備了 ULP（超低功耗）WIFI 技術，可實現開放標準的無線通信。
其特點是防水（IP67/Nema 6）和輕質鋁制外殼（65x59x35mm，220g），超低功耗模式（節電模式下為0.2mA），內置數據記錄器可記錄500萬條數據，這款出色的 ULP WIFI 加速計配有微型天線罩全向天線，最大無線范圍可達 200 米 (LOS)，專用于結構健康監測、狀態監測和多種工業監測應用。
雖然絕大多數無線物聯網傳感器不適合惡劣的工業環境，但 BeanDevice? WIFI | WiLow? X-INC集成了創新的天線分集設計，可提高遭受隨機和多樣化干擾的環境中的無線電鏈路質量?？梢酝ㄟ^(guò)添加第三方WIFI來擴展無線范圍。
? IOT Ready：集成開源物聯網協議MQTT 數據交換。
? 市場上首款集成加速度計/傾斜計的無線組合傳感器。
? 高精度加速度計（測量范圍±2g），帶FFT和DIN4150-3（地面振動）模塊。
? 高精度雙軸傾角儀±15°或±30°。
? ULP（超低功耗）Wifi 技術。
? 防水(IP67|NEMA 6) 和堅固的鋁制外殼。
? 智能靈活的電源：內置可充電鋰電池（780 mAh），USB 5VDC 電源和可選的輔助電源 6-24VDC 兼容太陽能采集。
? 嵌入式數據記錄器：多達 500 萬個數據點（具有事件約會功能）。
? USB 2.0 鏈路用于設備配置（包括固件升級）。
? 依靠 Beanair? 設計的無線電天線分集實現出色的無線電鏈路。
? 虛擬測斜儀。
? 通過WIFI 進行無線固件升級。
? 存儲轉發+：無損數據傳輸。
| （1）產品參考： BND-WILOW-WIFI-X-INC- ACCMR - INCMR - APWR - MO | |||
ACCMR - 測量范圍： ? 2G： ±2g測量范圍 | INCMR – 測量范圍： ? 15B : bi-axis ±15° ? 30B : bi-axis ±30° | MO - 安裝選項： ? BR - 90° 安裝支架 ? M - 磁性安裝 | EXPWR -輔助外部電源 EHR -電源兼容太陽能收集 8-24VDC |
| 示例 1： | BND-WILOW-WIFI-X-INC-2g-15B-BR - ULP Wifi 組合傳感器加速度計（測量范圍 ±2g）和傾斜計（測量范圍 ±15° 雙軸），帶 90° 支架安裝。 | ||
| 示例 2： | BND-WILOW-WIFI- X-INC- 2g-30B-M - ULP Wifi 組合傳感器加速度計（測量范圍 ±10g）和傾斜計（測量范圍 ±30° 雙軸），帶磁鐵安裝。 | ||
| 示例 3： | BND-WILOW-WIFI- X-INC- 2g-15B-EHR - ULP Wifi Combo 傳感器加速度計（測量范圍 ±2g）和傾角計（測量范圍 ±15° 雙軸），帶有輔助外部電源，兼容能量收集 8-24VDC。 | ||
| （2）加速度計規格 | |
| 加速度計技術 | 基于MEMS技術的高精度加速度計 |
| 測量范圍 | 兩個版本：±2g |
| 靈敏度 | ±2g 版本：660 mV/g |
| 典型的非線性 | ±0,1% FS |
| 模數轉換器 | 帶溫度補償?shù)?24 位 Delta-Sigma |
| 同步測量通道 | |
| 傳感器頻率響應 (-3 dB) | DC to 800 Hz |
| 噪聲譜密度 | ±2g 版本：45 μg/√Hz |
| RT 與溫度之間的零重力偏移變化 | ±2g 版本：±0.2 mg/°C |
| RT 與溫度之間的靈敏度變化 | ±2g 版本：±0.01 %/°C (XY) , ±0.02 %/°C (Z) |
| 偏移比例誤差 | ±2g 版本：4mg |
| 靈敏度比例誤差 | ±2g 版本：±1.25 % (X-Y) , ±0.2 % (Z) |
| 橫軸靈敏度 | 0.02 |
| 抗鋸齒硬件濾波器 | 巴特沃斯二階濾波器（Butterworth 2th order filter） |
| 板載溫度傳感器 | 范圍-40°C至+65°C，精度±1°C |
| 最大采樣率 | 每軸 2 kSPS |
| （3）傾角傳感器規格 | |
| 測斜儀技術 | 基于MEMS技術的傾角儀 |
| 測量分辨率（帶寬 10 Hz） | 0.001° 或 0.0174 mm/m 或 3.6 角秒 |
| 測量重復性（滿量程，@25°C，靜態測量模式：低占空比或報警模式） | ±15B 版本：±0.003° 或 ±0.052 mm/m 或 ±10.8 arc seconds |
| ±30B 版本：±0.004° 或 ±0.070 mm/m 或 ±14.4 arc seconds | |
噪聲譜密度 DC to 100 Hz | 0.0004 °/√Hz |
| 失調溫度依賴性（溫度范圍 –25°C 至 +85°C） | ±0.002°/°C |
| 靈敏度溫度依賴性（溫度范圍 –25°C 至 +85°C） | ±0.005 %/°C 帶溫度補償 |
| 長期穩定性 (@23°C) | <0.004° |
| 模數轉換器 | 帶溫度補償?shù)?24 位 Delta-Sigma 模數轉換器 |
| 同步測量通道 | |
| 傳感器頻率響應（-3dB） | DC to 28 Hz |
| （4）高級振動分析工具（在 BeanScape Wilow Premium 和 RA 上提供） | |
| 軟件過濾器 | 低通無限脈沖響應濾波器 (IIR) |
| 快速傅里葉變換 (FFT) | ? 在線和離線FFT |
| ? FFT 窗口類型（僅限離線 FFT）：矩形 / Hamming / Hann / Blackman/ Blackman Harris / Gaussian / Kaiser / Taylor / Triangle / Flattop / Bartlett Hann | |
| ? 自動FFT報告（電子郵件傳輸） | |
| ? FFT點數可配置，128-32768點 | |
| 峰值粒子速度 (PPV) | 僅適用于范圍為 ±2g 的 BeanDevice Wilow AX-3D： ? PPV 日志文件（電子郵件傳輸） ? 自動DIN4150-3報告（電子郵件傳輸） |
| 位移測量 | 僅適用于范圍為 ±2g 的 BeanDevice Wilow AX-3D |
| （5）遠程配置參數 | |
數據采集模式 （SPS = 每秒采樣數） | ? 低占空比數據采集 (LDCDA) 模式：1 秒至 24 小時 |
| ? 報警和測量模式：1秒至24小時 | |
| ? 流媒體模式：默認100 SPS | |
| ? 使用事件觸發 (SET) 模式進行流式傳輸：默認為 100 SPS | |
| 采樣率（流包模式） | ? 最小值：1 SPS per axis |
| ? 最大值：2 KSPS per axis | |
| 報警閾值 | 三級警報（警報-操作-警報） |
| 電源模式 | 省電模式和活動電源模式 |
| （6）射頻規格 | |
| 無線協議棧 | IEEE 802.11 b/g/n |
| 無線傳感器網絡拓?fù)?/td> | 點對點/星型/簇樹 |
| 數據速率 | UDP：16 Mbps |
| TCP：13 Mbps | |
| 射頻特性 | ISM 2.4GHz Beanair? 設計的天線多樣性 |
| 接收靈敏度 | -95.7 dBm @1 DSSS |
| 最大無線電范圍 | 200m (LOS)，通過添加 Wifi 橋接器/中繼器來擴展無線電范圍。 |
| OTA | 通過 WIFI 進行無線固件升級 |
| 天線 | 天線分集：2 個全向天線，增益為 2.8 dBi |
| （7）嵌入式數據記錄儀 | |
| 數據速率 | 多達 500 萬個數據點 |
| 射頻特性 | 下載完整內存需要3分鐘（平均時間） |
| （8）環境和機械 | |
| 套管 | 鋁外殼 尺寸（長 x 寬 x 高）：35x59x65 毫米，不含天線和孔眼，重量（帶內置電池，不帶安裝選項）：220 克 |
| 抗沖擊 | 100g during 50 ms |
| 工作溫度 | -40°C 至 +65°C |
| 規范和無線電認證 | ? CE Labelling Directive R&TTE (Radio) ETSI EN 300 328 (Europe) |
| ? FCC (North America) | |
| ? ARIB STD-T66 Ver. 3.6 (Japan) | |
| ? ROHS - Directive 2002/95/EC | |
| IP|NEMA 評級 | IP67 | Nema 6 |
| （9）電源 | |
| 可充電電池 | 高密度鋰離子充電電池，容量為 780 mAh。 |
| 集成電池充電器 | 具有高精度電池監控功能的集成鋰離子電池充電器。 |
| 3.3V 時的電流消耗 | ? 數據采集期間：20 至 30 mA |
? 無線電傳輸期間： ? 1 個 DSSS - 278 毫安； ? 54 正交頻分復用 - 229 毫安。 | |
| ? 睡眠功耗模式期間：< 100 μA | |
| 外接電源 | ? USB供電5V |
| ?可選輔助外部電源：8VDC 至 24VDC，兼容太陽能收集 | |

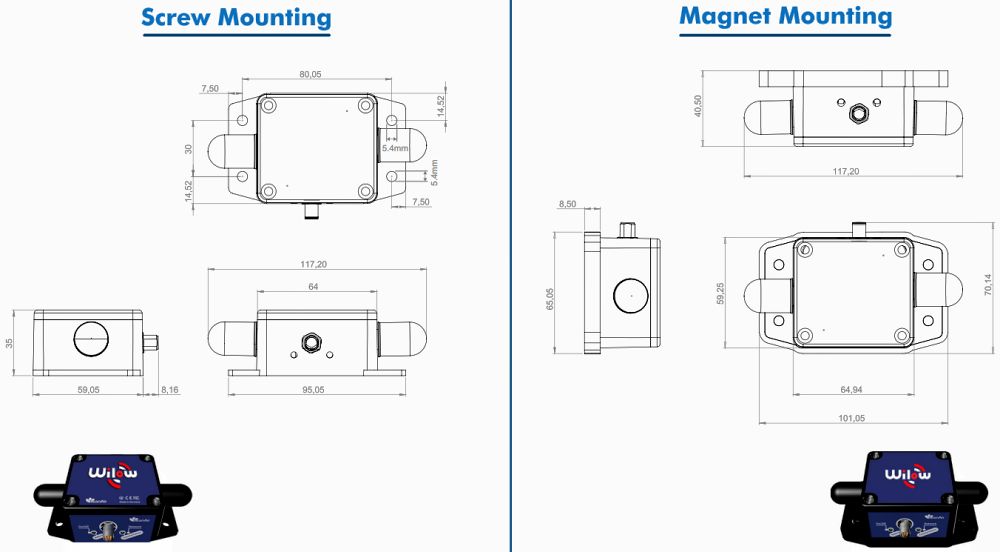

尺寸圖

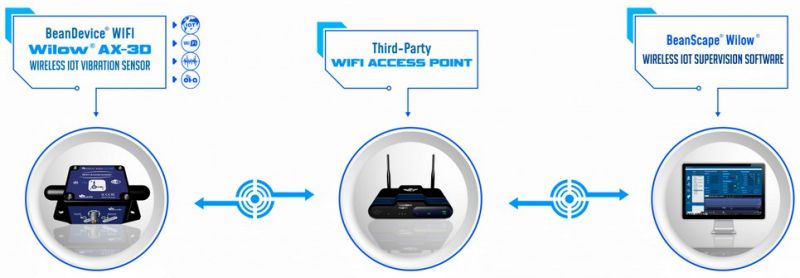

Wilow ?傳感器可以輕松地與第三方WIFI 接入點配合使用。只需將您的 PC/筆記本電腦和 Beandevice Wilow? 連接到WIFI 接入點，然后開始在您自己的 IOT 軟件（借助MQTT ）或我們的監控軟件(BeanScape? Wilow? )上接收實時數據流。
運行方式

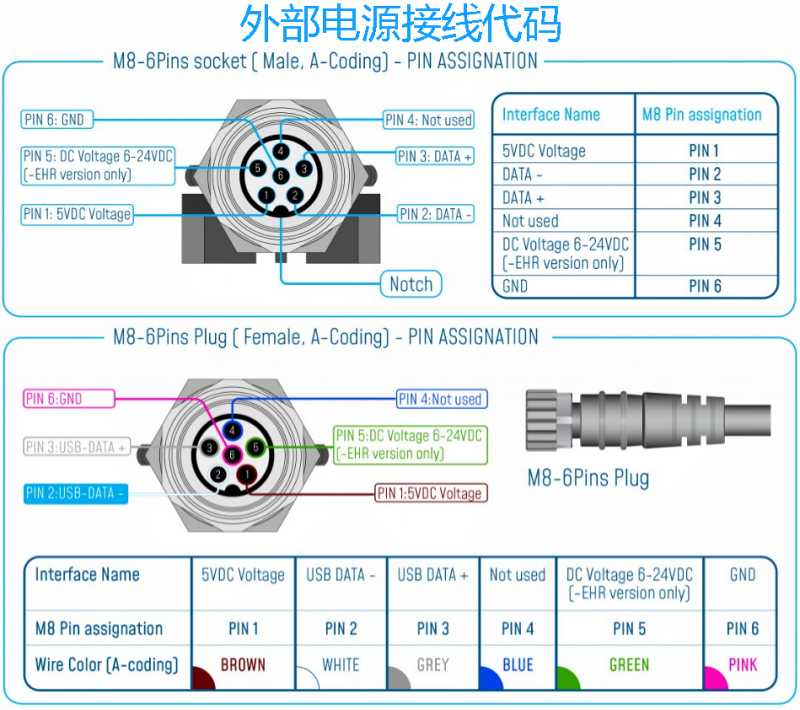

接線圖
默認情況下，我們的Wilow?傳感器配有免費版本的監控軟件（BeanScape?Wilow?Lite ），用戶可以訪問物聯網傳感器儀表板、可視化實時圖形顯示、配置MQTT框架和備份數據測量在日志文件上。

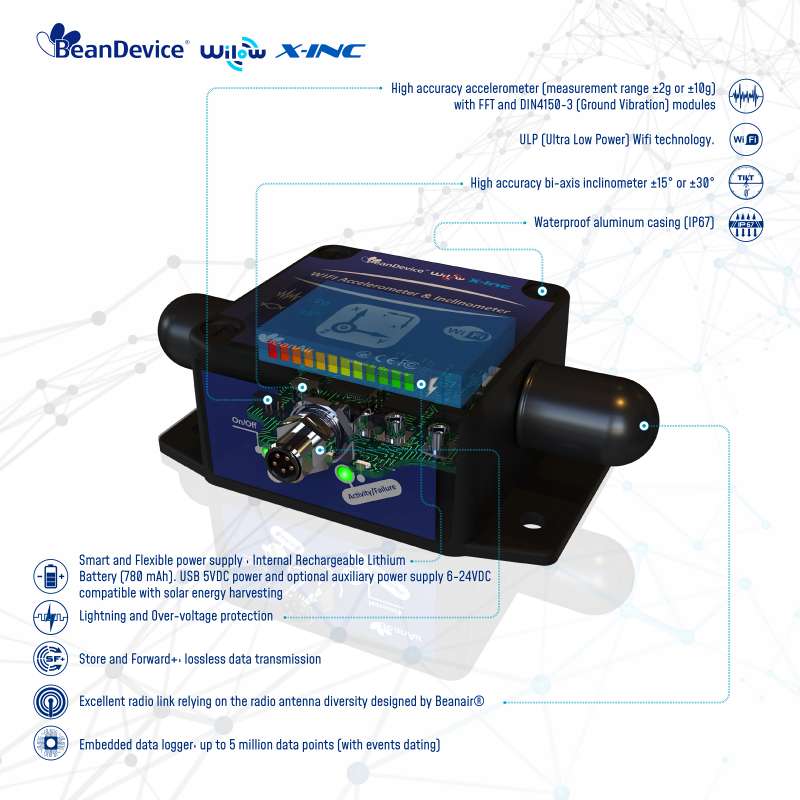

該 WIFI 組合傳感器在同一個盒子內配備了三個高性能且免費的傳感器：
? 高性能加速度計，運行噪聲極低（±2g 版本為 45 μg/√Hz）。
? 測斜儀傳感器具有出色的測量重復性（±15B 版本的滿量程為 ±0.003°），測量范圍為 ±15° 或 ±30° 。
智能能源管理（USB 和能量收集）允許通過內部鋰聚合物充電電池、USB 移動電源或太陽能電池板為 BeanDevice? Wilow? 供電。
Store and Forward+ 是一種無損數據傳輸機制，可在數據傳輸至關重要的工業應用中大規模部署 WiLow? 傳感器。
BeanScape? Wilow?（僅限 Premium 和 RA 版本）是一款專用于我們的無線物聯網傳感器的監控軟件，附帶完整的振動分析報告：
? 實時振動和速度顯示；
? 先進的振動分析工具：FFT、PPV（峰值粒子速度）僅適用于 ±2g 版本；
? 用于結構運動監測的振幅測量；
? 自動 FFT 和峰值粒子速度報告（符合 DIN4150-3 標準）；
? 達到振動閾值時通過電子郵件生成警報。
Beandevice? WiLow? AX-3D已為 IOT（工業物聯網）應用做好準備，集成了 MQTT（消息隊列遙測傳輸）數據框架，這是一種輕量級開源物聯網協議。

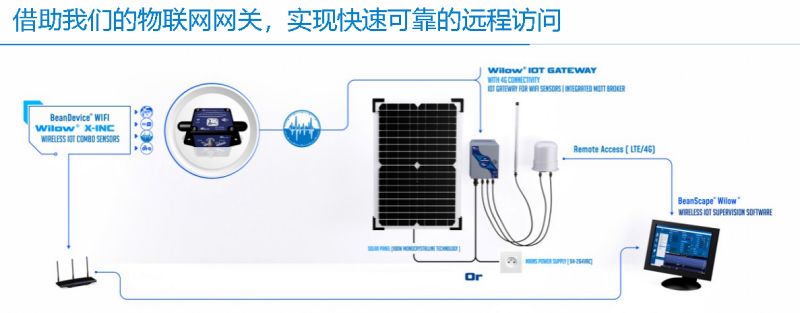

遠程訪問方式
