德國 Gigahertz-Optik PFL-200 是一款用于帶 BNC 連接器的光電二極管探測器的快速閃爍計（放大器）。
? 閃爍測量符合 CIE:TN-006、IEC TR 61547、IEC TR 63158、Mp ASSIST、JA10、IES:RP-16-10、IEEE 1789-2015 等；
? 適用于所有光電二極管探測器（光伏操作）；
? BNC 輸入連接器（適合 Gigahertz Optik 類型 -1 連接器）；
? 在比對活動中驗證閃爍測量（與BTS256-EF相同的放大器）。
一般照明用途的燈和燈具制造商在根據 EMC 抗擾度要求評定產品安全性時必須考慮光閃爍。除了電源電壓波動的影響外，還必須考慮燈和燈具本身引起的閃爍效應。
著名測量設備制造商 Gigahertz Optik GmbH 推出 PFL-200，為所有 BNC 探測器提供閃爍放大器。與可編程交流電源相結合，PFL-200 成為用于燈和燈具的綜合閃爍測試系統，包括電壓波動抗擾度測試 IEC TR 61547-1:2017。請參閱有關 TLA 的技術文章。如果還需要光譜測量，BTS256-EF而不是 PFL-200 將是完美的解決方案。
作為光閃爍計，PFL-200 支持所有當前的閃爍測量：
? 閃爍百分比（IEEE 標準 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；
? 閃爍指數（IEEE 標準 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；
? FFT 頻率分量分析；
? P st短期閃爍嚴重程度（CIE:TN-006、CIE:TN-012、IEC TR 61547）；
? 頻閃可見度測量，SVM（CIE:TN-006、CIE:TN-012、IEC TR 63158）；
? M p ASSIST 閃爍感知指標；
? 聯合附錄JA10。
此外，當與電源 LPS-CH-500結合使用時，PFL-200 允許根據 IEC TR 61547 進行閃爍測試。這些測試旨在探測光源在干擾信號影響下在交流電路中運行時的閃爍穩定性。
PFL-200 通過全面且強大的 S-BTS256軟件進行操作。這允許進行各種評估，例如 SVM 和 Pst。
跨阻放大器的一項重要質量特征是其對所有范圍進行精確且可追蹤的電流校準。每臺 PFL-200 設備均附有各自的校準證書。
? 軟件開發套件，用于將設備集成到用戶自己的軟件中。
? 結合軟件工具 ST-Flicker 和可編程交流電源 LPS-CH-500 Gigahertz-Optik GmbH 為符合 IEC TR 61547-1:2017 標準的測試系統提供 BTS256-EF 的功能擴展，用于一般照明用途的設備- EMC 抗擾度要求 - 第 1 部分：客觀的光閃爍和波動抗擾度測試方法。
| 產品圖 | |
 |  |

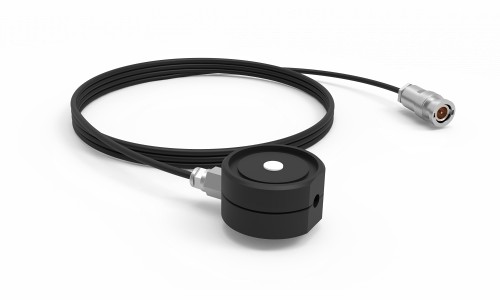

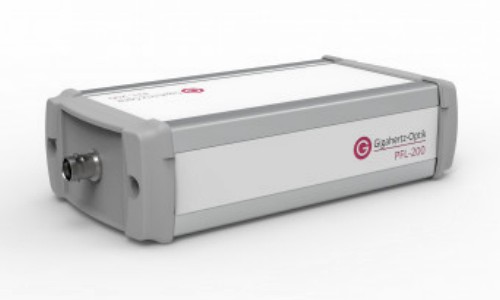

| PFL-200 用于 BNC 探測器，可進行快速閃爍測量 | VL-3702 作為示例檢測器（可選） |
 | |

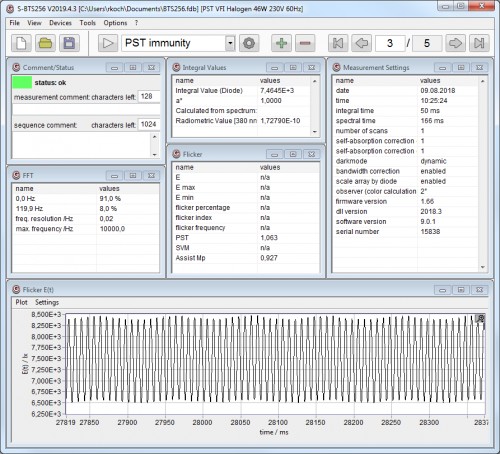

| 用于閃爍和光評估的 S-BTS256 軟件 | |
| （1）常規 | |||
| 簡短的介紹： | 用于 -1 (BNC) 探測器的閃爍放大器，帶 USB 接口用于遠程控制 | ||
| 主要特點： | 用于 SVM、Pst 等的閃爍放大器，USB 接口，包括直觀的軟件和閃爍評估，BNC (-1) 連接器 | ||
| 測量范圍： | 取決于探測器 | 典型應用： | 照明行業的精確閃爍測量 |
| 校準： | 放大器工廠校準，可溯源國家標準 | ||
| （2）產品 | |||||||
| 傳感器： | BNC 連接器 (-1) | ||||||
| 閃爍： | 被測量：閃爍百分比（IES:RP-16-10、CIE TN 006:2016、CIE TN 012:2021）、閃爍指數（IES:RP-16-10、CIE TN 006:2016、CIE TN 012:2021）、閃爍頻率、快速傅里葉變換 (FFT)、P st 短期閃爍嚴重性 Pst (CIE TN 006:2016、CIE TN 012:2021、IEC TR 61547:2020)、頻閃效應能見度測量 SVM (CIE TN 006:2016、 CIE TN 012:2021、IEC TR 63158)、Mp ASSIST、聯合附錄 JA10。 BTS256-EF 的內部存儲器有限，因此當用作手持式儀表（不帶 PC）時只能訪問以下頻率范圍： | ||||||
| 測量時間（傳感器） | 測量時間（閃爍） | 采樣率 | 上限截止頻率 | 較低的截止頻率 | 可接受信噪比的不確定性 | FFT頻率分辨率 | |
| 50 ms | 41.0 ms | 20 μs | 5 kHz | 60 Hz | 1%+-0.5 Hz | 25 Hz | |
| 100 ms | 81.9 ms | 40 μs | 5 kHz | 30 Hz | 1%+-0.5 Hz | 12.5 Hz | |
| 200 ms | 163.8 ms | 80 μs | 2.5 kHz | 15 Hz | 1%+-0.5 Hz | 6.3 Hz | |
| 500 ms | 327.7 ms | 160 μs | 1.2 kHz | 8 Hz | 1%+-0.5 Hz | 3.2 Hz | |
| 1000 ms | 655.4 ms | 320 μs | 0.6 kHz | 4 Hz | 1%+-0.5 Hz | 1.6 Hz | |
| 3000 ms | 2620 ms | 1280 μs | 150 Hz | 1 Hz | 1%+-0.1 Hz | 0.4 Hz | |
| 6000 ms | 5240 ms | 2560 μs | 75 Hz | 0.5 Hz | 1%+-0.05 Hz | 0.2 Hz | |
| 12000 ms | 10486 ms | 5120 μs | 33 Hz | 0.25 Hz | 1%+-0.02 Hz | 0.1 Hz | |
| 當 BTS256-EF 與 PC 和 S-BTS256 或 S-SDK-BTS256軟件結合使用時，測量范圍可擴展至以下范圍： | |||||||
| 測量時間（閃爍） | 采樣率 | 上限截止頻率(3分貝) | 較低的截止頻率 | 可接受信噪比的不確定性 | FFT頻率分辨率 | ||
| min.1 ms | 1 ms (1kHz) - 5 μs (200kHz) | 200 Hz - 10 kHz | 2.5 kHz | 1% ± 0.5 Hz | 1 kHz | ||
| max.180 s (3 min) | 1 ms (1kHz) - 10 μs (100kHz) | 200 Hz - 10 kHz | 0.014 Hz | 1% ± 0.5 Hz | 0.005 Hz | ||

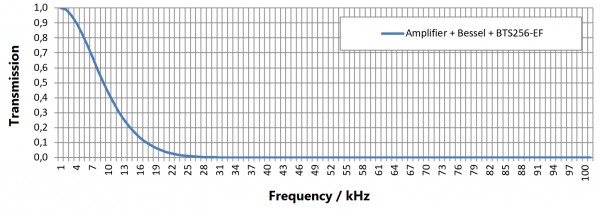

| 濾波器傳輸放大器： | |||||||
3dB 范圍 0 至 5 = 10 kHz，范圍 6 至 8 = 200Hz（對于閃爍測量，僅建議使用 0 到 5 的范圍） | |||||||
| 最小信號電流 | 0.1帕安 | 最大信號電流： | 20微安 | ||||
| （3）其它 | |||
| 微處理器： | 16Bit，25ns 指令周期 | 電源： | 每個 USB 5VDC、450mA |
| 接口： | USB 2.0（B 型 USB）； | ||
| 選項 WiFi：根據要求提供 WiFi 2.4 GHz（外部天線，范圍 > 100m） | |||
| 溫度范圍： | 工作：+10°C 至 +30°C； | ||
| 儲存：-10°C 至 +50°C | |||
| 運輸箱 | 333毫米×280毫米×70毫米，650克 | 尺寸 | 159毫米×85毫米×45毫米（長×寬×高） |
| 重量 | 430克 | ||
? VL-3701：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3702：用于測量明視照度（以 Lux [lx] 為單位）的探測器頭。 B 級，f1 ≤ 6 %。
? VL-3704：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3705：用于測量暗視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3707：光度檢測器與可選的 P-9710 光度計一起測量極低的照度。
? PD-11系列：帶 DP-11 安裝座的探測器頭。
? S-SDK-BTS256：BTS256 變體的軟件開發套件。
? S-BTS256：BTS256 變體的應用軟件。
? BTS256-EF：高精度閃爍計和通用照明光譜照度計
