德國 Gigahertz-Optik BTS256-PAR Meter 手持式便攜式 PAR 計，用于園藝應用中光合有效輻射的量子測量。
? 先進的 PAR 光度計可測量基于 LED 的傳統自然或人工園藝（種植）照明；
? 防濺外殼 PAR 照度計和數據記錄儀 – 非常適合溫室使用；
? 測量 PAR、PPFD、R/FR（紅光/遠紅光比率）、DLI（日光積分）；
? 最多可以應用五個用戶定義的光譜加權函數；
? 擴展的 LED 色彩和照度計功能，包括明視照度和暗視照度、光譜輻照度、CCT、CRI、色坐標等；
? WiFi版本可用于遠程安裝。
先進的特性和功能以及手持式便攜性可在植物生長、土壤科學、園藝和水產養殖應用中進行 PAR、PPFD、R/FR、DLI 的現場或?qū)嶒炇壹墱y量和數據記錄。
BTS256-PAR 計還可用作高質量的光、顏色和光譜計。其光和 LED 測量數量的完整列表如下所示。
BTS256-PAR 測量儀的一項獨特功能是其 BiTec 傳感器，可在測量 LED 光源或任何其他人造或自然光源時提高精度。
Gigahertz-Optik 的 BiTec 傳感器技術將硅光電二極管的寬動態范圍、無與倫比的線性度和快速響應時間與低噪聲 CMOS 二極管陣列相結合。 BiTec 傳感器通過兩個傳感器測量信號的相互校正，保證在大動態范圍內獲得準確的 PAR、光度和光譜輻射測量值。另請參閱我們有關 PAR 測量和 PAR 儀表中 PAR 實施的技術文章。
硅光電二極管配備了明視濾光片，通過二極管陣列的實時光譜測量數據進一步改善了其光譜與光度 V(λ) 響應的匹配。最終結果是基于 LED 和其他生長燈的更完整、更準確的絕對 PAR、光、顏色和光譜測量，以研究光譜調諧在園藝領域的效果。
使用隨附的 S-BTS256 軟件，最多可以將五個用戶實驗光譜加權函數自編程到 PAR 計中，并保存在 PAR 計內存中以供繼續使用。這使得可以分析不同園藝物種的個體光合光子通量。
PAR 計 BiTec 傳感器的 CMOS 二極管陣列部分提供 360 nm 至 830 nm 范圍內的精確光譜測量數據。然后，該數據用于計算顏色值和暗視照度以及優化光度響應度。
如果不精確地減去二極管陣列探測器中的暗信號，會對信噪比 (SNR) 產生負面影響，從而影響測量質量。所有 BiTec 傳感器儀表中的遠程控制快門都可以在線補償取決于溫度和積分時間的暗噪聲信號。
BiTec 傳感器的快速光電二極管使 BTS256-PAR 測量儀能夠自動與在 PWM 模式下運行的 LED 和燈的頻率同步。這對于 LED 植物生長燈或其他 LED PAR 光源尤其重要。
對于精確的照度測量設備來說，余弦校正視場是絕對必要的。對于擴展光源照度設置，探測器余弦匹配對 PAR 照度計的測量不確定度有顯著影響。 BTS256-PAR 照度計配備直徑 20 mm 的漫射窗，其余弦匹配確保 f 2 ≤ 3% 不確定度，符合 DIN 5036 B 級質量要求。兩個 BiTec 傳感器探測器在擴散器窗口后面居中對齊，共享相同的視角。
在可接受視角限制的應用中，BTS256-PAR 測量儀的 f1'、u、f3 和 f4 值符合 DIN 質量等級 A（DIN 5032 第 7 部分）。
與其他傳統 PAR 光度計（尤其是 LED PAR 光度計）相比，LED 光源的驗證和測試需要更廣泛的被測量多樣性。 BTS256-PAR 測量儀提供 14 個測量值，用于最先進的 PAR、光線和顏色鑒定：
| 測量值 | |||
| ? Ep 明視照度 | ? R/FR 紅光與遠紅光的關系 | ? Eλ光譜輻照度 | ? CT色溫 |
| ? Es暗視照度 | ? EVE“等效視覺效率”系數 | ? x, y CIE 1931 顏色坐標 | ? Δuv 與黑體軌跡的偏差 |
| ? DLI（日光積分） | ? 是的輻照度 | ? u', v' CIE 1976 顏色坐標 | ? λdom 主波長 |
| ? λp 峰值強度波長 | ? λ0,5 光譜半寬度 | ? 純度 顏色純度 | ? CRI Ra 和 R1 至 R15 顯色指數 |
| ? PAR PPFD，單位 μmol/(m2s)（光合光子通量密度） | Esy1、Esy2、Etp1、Etp2（W/m2） | ||
| ? UWF用戶加權函數（最多輸入5個不同的用戶頻譜函數） | ? 夜間和白天視力的 Es/Ep 比值 | ||
BTS256-PAR Bi-Tec 傳感器 PAR 照度計提供多種顯示模式，其中顯示常見光度測量所需的被測量值。光標按鈕用于在顯示之間切換。用戶可以使用用戶可選擇的測量值單獨配置和保存顯示模式。
集成的信息顯示屏顯示所有相關的測量參數。
三個前面板控制按鈕和邏輯結構的菜單導航使 BTS256-PAR 儀表易于操作。例如，在標準測量模式下，用戶不必手動設置測量參數，因為這些參數是自動選擇和調整以匹配測量條件的。在專家模式下，用戶可以訪問所有測量參數。
? 延時測量允許用戶在暴露期間將自己移開
? 測量期間儀表顯示屏自動變暗。
? 可以設置聲音信號來標記測量的結束。
? 可以使用 PC/軟件設置顯示各個測量點處的單個值的布局圖，以繪制照度分布圖。測量點可以被逐步處理和保存。
? 快速數據記錄器測量模式，可以以高達 100ms 的最大測量速率記錄光電二極管的計時讀數。
? 第二種數據記錄器測量模式，可以按時間記錄所有被測量，包括光譜測量數據。
? 還可以設置實時日期和時間。
? 三腳架安裝插座
? 帶掛繩的擴散器防護罩
測量設備的底部有一個三腳架插座。有了這種幫助，它可以輕松放置在溫室等地方。Wi -Fi 選項、防濺設計和 (2) 數據記錄器功能使 BTS256-PAR 儀表能夠像在溫室中一樣進行遠程部署。 （如果保證與 PC 的視覺接觸，則 >100 m）。
? 無需 PC： BTS256-PAR 儀表具有所有必要的內部功能和板載顯示屏，可供獨立使用。充電電池的容量大于 8 小時。提供的 USB 電源適配器無需 PC 即可為儀表充電。
? 與 PC 配合使用： BTS256-PAR 儀表配備 USB 2.0 接口。 USB 用于數據交換和電池充電。
? 用戶軟件：隨附的S-BTS256軟件提供了測量、數據顯示和數據傳輸所需的所有功能。該軟件采用先進、靈活的桌面概念，為用戶提供所需測量值的個性化配置。這可以是僅填充勒克斯測量值的全屏，也可以是包含數字和圖形字段的矩陣。每個桌面星座都可以輕松保存以供將來的用戶使用
? 軟件開發套件： Gigahertz-Optik 為程序員提供可選的 S-SDK-BTS256 軟件開發套件。該 SDK 可與 National Instruments 的 LabView、Microsoft 的 .NET 以及 C/C++、Python 等一起使用。 SDK 簡化了 BTS256-PAR 儀表與內部開發軟件的集成。
| 圖表 | |
 |  |

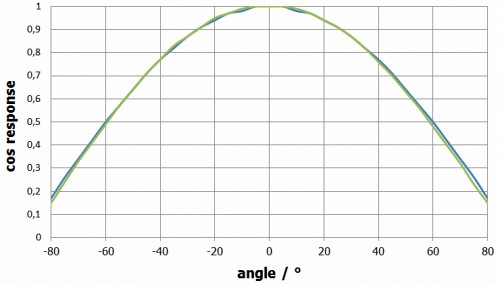

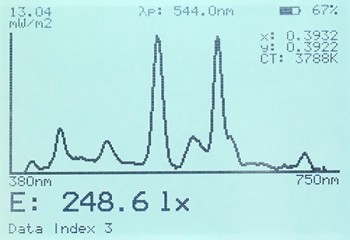

| 具有精確余弦視場功能的照度計 | 標準顯示照度和光譜 |
 |  |

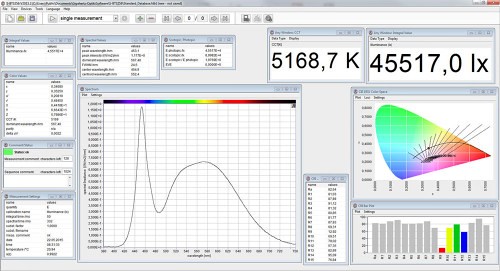

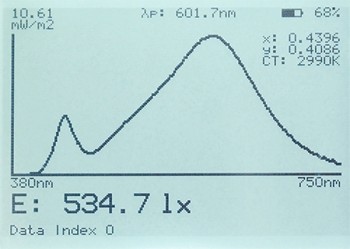

| S-BTS256用戶軟件帶有模塊化設置桌面 | 標準顯示節能燈的照度、x,y 顏色坐標、色溫和發射光譜 |
| （1）常規 | |||
| 傳感器： | B 級 DIN 5032 第 7 部分或 AA，符合 JIS C 1609-1:2006； | ||
| A 級 DIN 5032 第 7 部分，適用于 f1'、u、f3 和 f4 或一般精度等級，符合 JIS C 1609-1:2006。 | |||
| 傳感器： | 具有光度寬帶檢測器和陣列光譜儀的雙技術傳感器。用于自動暗信號調整的集成光圈。 | ||
| 輸入光學器件： | 擴散窗直徑 20mm，余弦校正視場，f2 ≤ 3 % | ||
| 校準不確定度： | 照度+/-2.2% | 加權函數： | 此外，設備中還可以保存五種不同的用戶特定加權函數。 |
| 測量數量： | PAR - μmol/(m2s)； | ||
| DLI - Daily Light Integral（借助數據記錄器測量的時間解析）； | |||
| R/FR - 紅光與遠紅光的比率； | |||

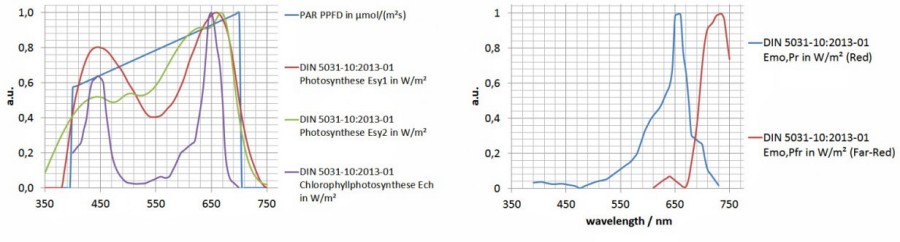

| Esy1、Esy2、Etp1、Etp2 加權函數； | |||
| 5 種不同的用戶特定加權函數。 | |||
| 加權函數： | |||
此外，設備中還可以保存五種不同的用戶特定加權函數。 | |||
| （2）光譜探測器 | |||
| 芯片： | CMOS 二極管陣列 | 光譜范圍： | (380 - 750) nm |
| 光帶寬： | 10 nm | 數據分辨率： | 1 nm |
| 積分時間： | (5.2 - 30000) ms | 光譜顏色測量范圍： | (1- 199,999) lx（白光） |
| 快門： | 用于暗信號測量的自動光圈，其積分時間與光測量相同。光圈延遲 = 100ms。 | ||
| 典型測量時間： | 199,999 lx ≤ 5ms（白光） | 暗視： | 暗視測量范圍光譜 (1 - 199,999) lx |
| 100 lx ≤ 1s（白光） | 暗視照度校準不確定度 +/-2.2% | ||
| 峰值波長： | +/- 1nm | 主波長： | +/- 1nm |
| 重復性 Δx 和 Δy： | +/- 0.0001（標準光源類型 A） | Δy Δx 不確定度： | +/- 0.002（標準光源類型 A） |
| +/- 0.0002（LED） | +/- 0.005（典型值 LED） | ||
| 色溫測量范圍： | (1700 - 17000) K | CRI（顯色指數）： | Ra 和 R1 至 R15 |
| 相關色溫： | +/- 50K（A 類光源標準） | 雜散光： | 6E-4（藍色LED） |
| 6E-4（綠色LED） | |||
| +/- 4%（取決于 LED 光譜） | 6E-4（紅色LED） | ||
| 1E-3（白光LED） | |||
| PAR測量范圍 | (0.1 - 20000) μmol/(m2s)（白光） | ||
| 校準不確定度： | 光譜輻照度 | ||
| λ | u(k=2) | ||
| (360 - 399) nm | ± 5.5 % | ||
| (400 - 479) nm | ± 4 % | ||
| (480 - 779) nm | ± 3.8 % | ||
| (780 - 830) nm | ± 4.3 % | ||

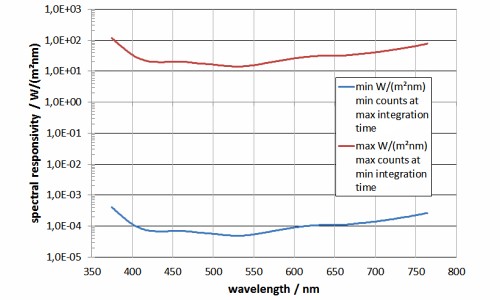

| 光譜輻照度響應度 (380 - 750) nm | |||
| （3）一體式探測器 | |||
| 篩選： | 光譜響應度與精細的 CIE 光度匹配。通過光譜測量數據在線校正光度匹配（光譜失配因子校正） | ||
| f1'（光譜不匹配）： | ≤6%（未校正）； | ||
| ≤3% (f1' a*(s z ( λ )) 分別通過光譜數據校正 F*(s z ( λ ))，由 BTS 技術自動完成） | |||
| 最大照度： | ≥199,999 lx | 噪聲等效照度： | ≤ 0.01lx |
| 模數轉換器： | 12Bit | 測量時間： | (0.1 - 6000) ms |
| （4）其它 | |||
| 微處理器： | 16Bit，25ns 指令周期 | 電源： | 每個 USB 5VDC、450mA |
| 接口： | USB 2.0（B 型 USB 端口） | 溫度范圍： | 工作：-10°C 至 +30°C |
| 選項 WiFi：WiFi 2.4 GHz（外部天線，范圍 > 100m） | 儲存：-10°C 至 +50°C | ||
| 尺寸： | 159mm x 85mm x 45mm（長×寬×高） | 重量： | 500克 |
| 運輸箱： | 333mm x 280mm x 70mm 650克 | ||
| 圖表 | |||
 |  | ||

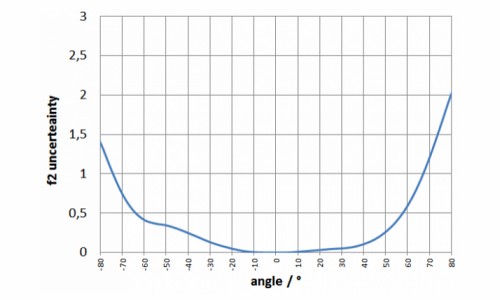

| 光譜響應度 | f2（方向響應/余弦誤差） | ||
