磁傳感器用于測量地球磁場。這些傳感器通過提供磁北方向來實現羅盤功能。
通常磁場以納特斯拉或高斯表示。然而，羅盤應用實際上并不需要特定的單位，因?yàn)橹挥写艌?chǎng)的方向很重要。因此，歸一化向量（范數等于 1.0）可以完美地描述磁北方向。很多慣性傳感器都包含有磁力計。

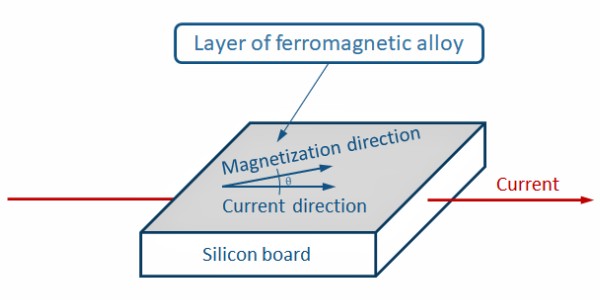

橢圓磁力計是基于各向異性磁阻 (AMR) 的傳感器。它們由微小的硅板和鐵磁合金層組成（見下圖）。電阻取決于電流方向和磁化方向之間的角度，該角度受磁場的影響。
AMR磁力計的優點是靈敏度好，偏置穩定性好。
地球磁場特別弱（通常在 250 至 650 毫高斯范圍內）。
此外，位于附近的材料可能會極大地影響局部磁場。特別是硬鐵（磁鐵）會產生磁場的局部偏差，其數量級比地球磁場高幾個數量級。軟鐵是鐵磁物體，通過改變其方向來對其局部磁場做出反應，并且還可以干擾局部磁場。
為了區分弱地球磁場和局部擾動，有必要進行原位校準以正確映射所有擾動并對其進行補償。
