使用 MEMS 加速度計和 OMA 進行海上風力渦輪機塔架監控

文章出處：新聞資訊責任編輯：深圳市廣陵達科技有限公司發表時間：2024-12-13 19:47:15

風力渦輪機塔架的故障很少發生。然而，當這種情況發生時，就會帶來高昂的成本，或者在最壞的情況下——如果它們倒塌，就會導致風力渦輪機完全損失。

因此，許多海上風力渦輪機發電場管理人員安裝了測量技術，用于對塔架進行連續結構健康監測。各種傳感技術和方法用于執行結構健康監測。然而，最廣泛使用的是基于振動的技術，也稱為操作模態分析（OMA）。

海上風力渦輪機可以提供大量清潔、可再生的風能。為了捕獲豐富的風力資源并產生更多的能源，風力渦輪機變得越來越大，因此也越來越昂貴。風力渦輪機在咸水、高濕度、強風等惡劣環境中運行，且位置偏遠且難以接近。為此，必須不斷監控其性能并執行預測性維護以獲得預期的投資回報。

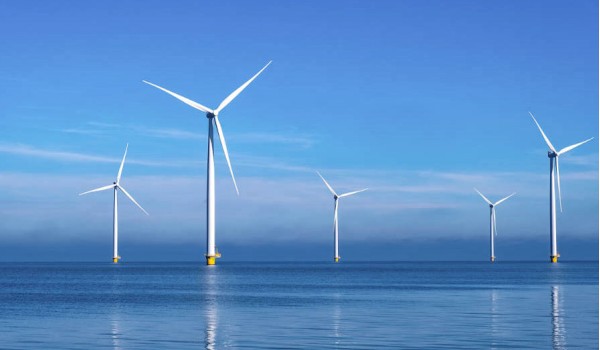

海上風力發電機組

材料和方法

風力渦輪機塔架主要由鋼、鋼筋混凝土或網格制成。海上風力渦輪機塔架承受著影響其結構的高外部載荷。

這導致所謂的結構退化。這意味著材料或幾何特性的改變。劣化可能是由于不良設計、施工故障、事故、惡劣環境、老化過程或這些因素的任意組合造成的。

風力渦輪機塔架的故障很少發生。當發生這種情況時，通常會受到高成本的影響，或者在最壞的情況下，如果塔架倒塌，風力渦輪機將全部損失。因此，許多海上風力渦輪機發電場在塔架上應用了連續的結構健康監測解決方案。在一些國家，它甚至成為強制性的。

模態分析和運行模態分析

多種傳感技術和方法用于執行此類結構健康監測。然而，最廣泛使用的是基于振動的技術，也稱為操作模態分析（OMA）。

模態分析對于理解和優化結構的固有動態行為至關重要。在結構中，幾乎所有振動問題都與共振行為（由操作力激發的固有頻率）相關的結構弱點有關。

對于許多土木工程和機械結構，由于其物理尺寸、形狀或位置，很難使用錘子或振動器施加激勵。土木工程結構受到波浪、風或交通等環境力的載荷。這些自然輸入力不容易控制或正確測量。然而，在某些情況下，最好使用結構在真實操作和邊界條件下的自然激勵來確定其模態特性。

運行模態分析 (OMA) 基于僅測量實際運行條件下測試結構的響應，以實現準確的模態識別。在難以或不可能控制人工激勵的情況下通常會出現這種情況。

結構的完整動態行為可以被視為一組單獨的振動模式。每個都具有特有的固有頻率、阻尼和振型。

頻域中的動態特性可用于對結構進行建模。這種識別確定了結構的模態特征。這意味著結構的特定頻率以及相關的阻尼和模態形式。

結構的振動模式提供有關構成結構的元件在特定頻率下受壓時的相對運動的信息。如果結構受到激發多個頻率的作用，則結構的振動方式將是激發振動模式組合的結果

了解模態參數可以預測結構響應作為外部激勵的函數，并且可以分析并隨后解決特定共振下的問題。

因此，模態參數構成了結構的一種動態“身份證”，可用于：

? 計算模型的驗證

? 他們的校準或

? 診斷目的

因此，為長期結構狀況監測系統提供了基線。

結構健康監測 (SHM)

動態參數的確定使得可以參考精確的時刻 T0 來驗證結構條件的持續性。一般情況下，新風機塔架的這個時間T0可以在安裝或調試時取。

通過采用新穎的結構健康監測解決方案，系統連續記錄數據，并可以比較不同時期的數據。這使得評估強風暴對結構動態特性的影響成為可能。此外，它還可以評估修復工作后的康復干預措施。

監控設備

風力渦輪機塔變得越來越大，目前高度超過 250m。為了更好地了解塔架狀況，可以應用振動監測。需要使用 OMA 方法在不同點測量振動水平。由于所有三個方向（垂直、縱向和橫向）的低頻都很重要，因此 MEMS 加速度計非常適合風力渦輪機塔架結構健康狀況監測。

Dewesoft IOLITEi 3xMEMS-AC 是一款具有數字輸出（EtherCAT 總線）的三軸加速度傳感器。規格為 25 μg/√Hz 頻譜噪聲密度和 50 Hz 帶寬下的 100 μg 殘余噪聲，直流響應平坦(0Hz) 至 400 Hz 和 96dB 動態范圍。它在許多 SHM 應用中用于監測加速度、速度和位移，并作為第三方操作模態分析軟件的輸入。它還可以用作兩軸靜態傾角儀。

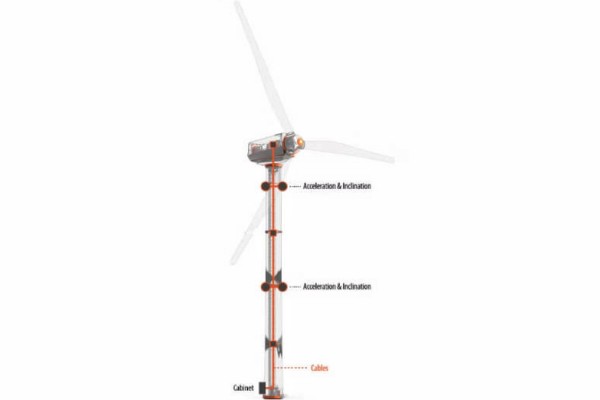

風力渦輪機塔架上的加速度和傾斜度監測

利用 EtherCAT 接口進行菊花鏈連接，可輕松實現 IOLITEi 3xMEMS-ACC 安裝。即使設備間距離長達 100 m，它也可以與多個設備進行通信。所有這些都可以通過一根廉價的 CAT6 電纜（見圖 2）連接，傳輸數據、電源并同步設備的時間低至 1 us。

設備采集的原始數據被發送到運行 DewesoftX 數據采集軟件的工業 PC (DAU)，以進行進一步處理和分析。該軟件提供了廣泛的可配置觸發記錄和數學功能。數據可以通過 TCP/IP 網絡以批處理文件的形式發送，也可以通過 OPC/UA 協議流式傳輸?shù)娇刂葡到y(tǒng)室或云服務器。

數據可以在客戶端的PC上訪問、查看和分析。它可以存儲在時間序列數據庫中，名為Historian。此外，它還可以使用 OPC/UA 或 REST API 等標準接口提供給 SCADA 系統或云軟件。

結論

海上風力條件——強勁而穩定的風力——以及因此更大的風力發電產量是推動海上風電場發展的關鍵因素。不過，為了獲得良好的投資回報率，海上風力渦輪機需要以最短的停機時間運行，同時將維護成本保持在盡可能低的水平。

塔架是海上風力發電機的基本結構元件。保持其健康狀態對于避免停機以及在最壞的情況下避免渦輪機損失至關重要。永久性結構健康監測解決方案用于密切關注渦輪機塔的健康狀況。

最廣泛采用的 SHM 技術是基于振動的（使用 MEMS 加速度計），也稱為操作模態分析 (OMA)。這可以幫助操作員了解塔的狀況、預測潛在故障并提前計劃具有成本效益的維護行動。
