德國 Gigahertz-Optik RCH-xxx Series 系列是一款用于測量紫外線固化輻照度的紫外線檢測器。
? 低紫外線老化；
? 耐溫性；
? 薄型外殼；
? 測量面積大；
? 窄帶靈敏度；
? 動態范圍大；；
? 安全操作；
? 可追溯的校準。
| 產品圖 | |
 |  |

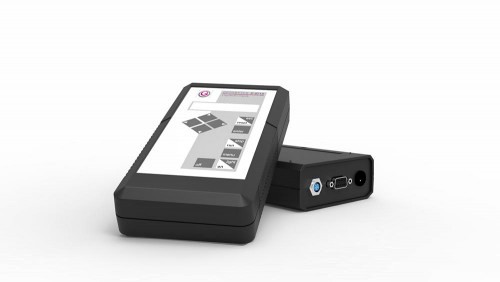

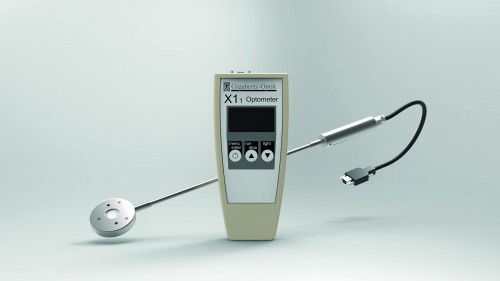

| 圖 4. RCH-1xx 型探測器在 RADIN 和手柄之間具有剛性連接，與可選的 X1-1 測量裝置一起顯示。 | RCH檢測頭 |
 |  |

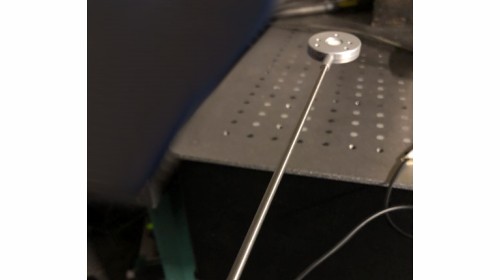

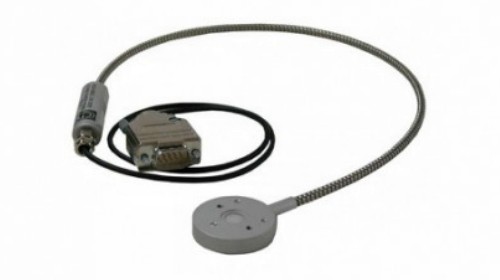

| 圖 5. RCH-0xx 型探測器，在 RADIN 和手柄之間具有柔性連接，與可選測量設備 P-9710-2 一起顯示 | 圖 6. 手柄和 RADIN 之間 25 厘米的距離在許多應用中提供了足夠的免受紫外線輻射的安全距離。 |
用于紫外線固化的紫外線輻射探測器必須具有特殊的設計和功能特性，以便在要求苛刻的應用中提供可靠的測量值：
? 低紫外線老化：高強度紫外線輻射對于固化是必要的，但紫外線輻射也會對檢測器的長期穩定性產生負面影響。
? 耐溫性：在高強度輻照水平的應用中，紫外檢測器的工作溫度通常明顯高于其他工業應用。溫度對紫外光電二極管和濾光片的影響大大增加了測量的不確定性。
? 薄外殼：必須在盡可能靠近產品的地方測量紫外線劑量，因?yàn)樵诼湔彰髦?，有效輻照度隨著距光源距離的增加而降低。
? 測量面積大：測量面積小會增加照明不均勻的測量不確定度。
? 窄帶靈敏度：特別是在中壓燈的應用中，探測器的光譜靈敏度必須限制在光引發劑的光化光譜范圍內，以便僅測量有效輻射。
? 大動態范圍：在不同強度下獲得精確的測量結果。
? 安全操作：測量過程中操作人員的皮膚和眼睛應與紫外線輻射和高溫保持必要的安全距離。
? 可追溯的校準：在認可過程中使用的紫外線輻射計需要顯示校準可追溯性的校準證書。某些行業需要測量設備的 ISO / IEC 17025 證書。
RCH-xxx 系列檢測器專為工業 UV 固化工藝而開發。另請參閱我們關于一般 UV 固化測量的應用說明。由于其特性和特性，它們能夠提供始終可靠的測量值。
為了測量輻照度，需要在需要影響產品的位置檢測光輻射。輻射由具有余弦校正視場（低 f 2）。 RADIN 的高輻射衰減最大限度地減少了光電二極管和濾光片暴露于紫外線和高溫的情況，從而減緩了它們的老化（圖 1）。 RADIN、濾波器和光電二極管也通過紫外線輻射進行預老化。這顯著減緩了因暴露于紫外線輻射而不可避免的老化過程。通過所有這些措施，RCH-xxx 系列探測器即使在密集使用時也幾乎不會出現老化影響。作為建議的年度重新校準的一部分，任何變化也會被記錄和糾正。該探測器直徑為 9 毫米，可提供非常大的傳感器面積，并且非常薄，整體高度僅為 8 毫米。
RCH 探測器中使用的光電二極管僅在短波光譜范圍內敏感。這有效地抑制了長波輻射，并與光學帶通濾光片結合使用，確保僅測量光引發劑光化光譜范圍內的有效輻射，如圖 2 中的中壓燈所示。
對于 UV-A LED 光源，有些檢測器可提供幾乎與波長無關的靈敏度。與常見 LED 波長的光譜校準點相結合，可以精確測量高強度 LED 發射器的輻照度（圖 3）。除了精選的目錄產品（參見訂購信息）外，還可根據要求提供更多探測器。
RCH-xxx 探測器的光電二極管在幾皮安 (10 -12 A) 到幾微安 (10 -6 A) 范圍內提供測量信號和輻照度之間的嚴格線性關系。與 Gigahertz-Optik 的測量設備（驗光計）結合使用，用戶的線性測量范圍為 0.1 mW / cm2 至 40,000 mW / cm2。 RCH-xxx 系列探測器提供一系列光譜測量功能和兩種結構（請參閱訂購信息）。
RADIN 與容納光電二極管濾光片組件的手柄之間的光導連接可以是剛性的（圖 4）或 柔性的（圖 5）。由于 RADIN 和手柄之間的距離為 25 厘米，兩種版本在使用中都提供良好的紫外線輻射防護（圖 6）。不銹鋼護套導熱率低且抗紫外線。對于穩健的應用，建議使用帶有剛性光導的版本。柔性光導的最小彎曲半徑為50mm。
特殊版本RCH-017和 RCH-117專為固化應用中使用的NIR LED而設計，以增強粘合劑的粘度或加熱粘合劑。
除了有關一般 UV 固化測量的應用說明之外，我們還提供有關 UV 固化儀的產品概述。
以絕對單位進行可靠測量需要對測量設備進行校準，這些設備可以追溯到國家測量機構的標準。
自1993年以來， Gigahertz-Optik測量實驗室已被PTB（Physikalisch-Technische Bundesanstalt）和DAkkS（德國認證機構）認可為校準實驗室，用于測量光譜靈敏度和光譜輻照度。自此，所有工廠校準都嚴格基于認可校準實驗室的校準標準和質量管理。因此，Gigahertz-Optik 的工廠校準提供了最高水平的可追溯性，多年來已被全世界接受。
根據各個工業部門的要求，部分測量實驗室于2019年被DAkkS認可為DIN EN ISO / IEC 17025測試實驗室。因此，除了工廠證書之外，Gigahertz-Optik 還可以選擇為其紫外線輻射計提供 DIN EN ISO / IEC 17025 測試證書。
? 與中壓放電燈一起使用的 RCH-xxx 檢測器使用光譜寬帶標準進行校準。通過這種策略，與在探測器峰值靈敏度的光譜區域中使用單色校準燈進行校準的替代技術相比，可以更精確地考慮探測器輻射光譜靈敏度的缺陷。
? 與 LED 一起使用的 RCH-xxx 探測器已對其光譜靈敏度進行校準。測量時，必須在測量設備上選擇最接近 LED 波長的波長。
| 圖表 | |
 |  |

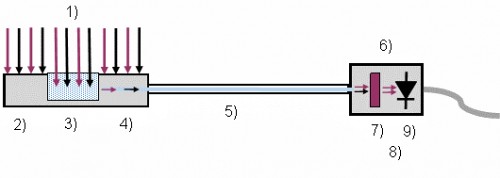

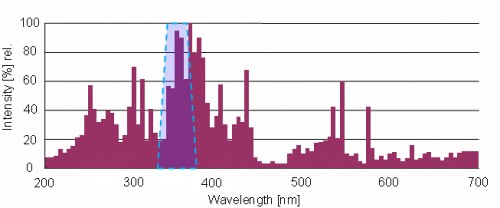

| 圖 1. 示意圖。 1）高強度的紫外線和紅外線輻射； 2）8mm厚外殼； 3）RADIN元件； 4）低強度的紫外線和紅外線輻射； 5) 帶不銹鋼護套的 UV 光纖 6) 傳感器外殼（手柄），帶有連接測量裝置的電纜； 7) 紫外帶通濾光片； 8) 低強度紫外線輻射 9) 紫外線光電二極管。 | 圖 2. 365 nm UV-A 檢測器的原理光譜靈敏度以及摻鐵 UV 中壓燈的典型發射光譜。 |
 |  |

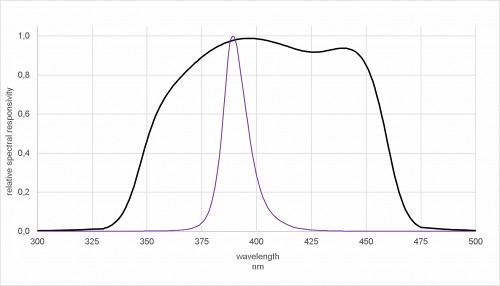

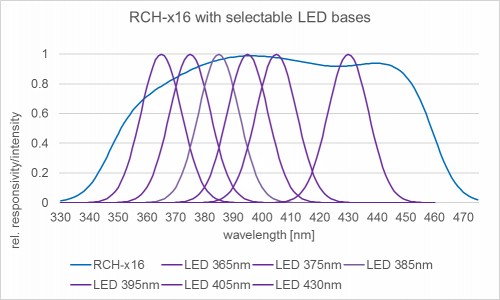

圖 3. 與 LED 配合使用的 UV-A-BLUE 檢測器的典型光譜靈敏度，顯示了 385 nm 高性能 LED (HLED) 的發射光譜。 | RCH-116 檢測器的相對光譜靈敏度以及典型的 UV LED 發射光譜 |
| （1）常規 | |||
| 簡短的介紹： | 用于測量 UV 固化中輻照度的 UV 檢測器。 | 典型應用： | 使用 UV 中壓弧光燈和高性能 UV LED 進行 UV 固化 |
| 主要特點： | 適用于所有 Gigahertz-Optik 測量設備的探測器。設計用于高強度紫外線輻照度和高溫的紫外線輻射固化。 | ||
| 測量范圍： | 輻照度范圍 0.1 mW/cm2 至 40,000 mW/cm2 | ||

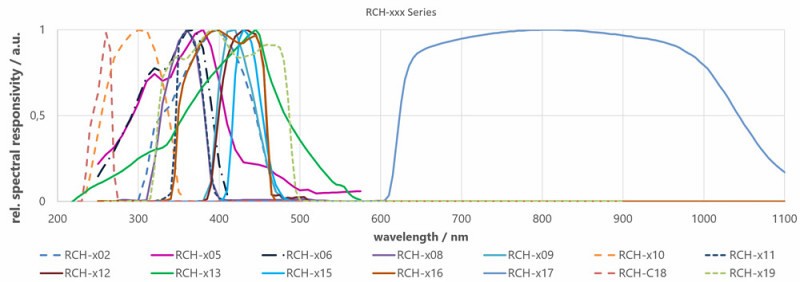

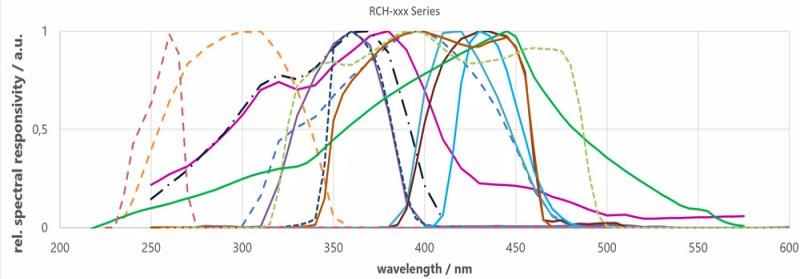

| 光譜響應度 |  | ||
 | |||
| 圖表 | |
 |  |

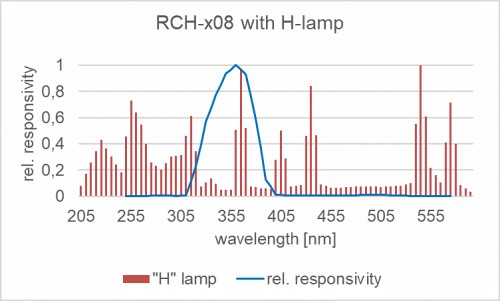

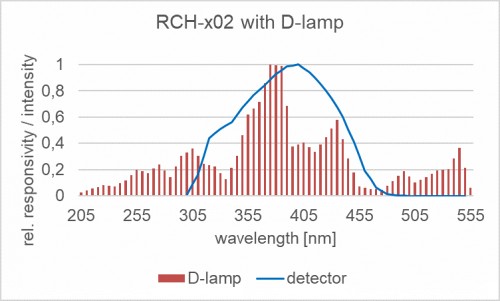

| RCH-x02 探測器的相對光譜靈敏度以及摻雜放電燈的典型發射光譜。 | RCH-x08 探測器的相對光譜響應度以及汞燈的典型發射光譜。 |
? P-9710：用于測量 CW、單脈沖和調制輻射的高端驗光儀。
? X1：四通道 USB 驗光計和電流放大器，專為移動使用的光度檢測器和輻射檢測器而設計。
? X1-RM：3HE 外殼中的驗光計可用于 19” 機架。
? P-2000：二通道驗光儀。
? P-9801：8 通道高級電流放大器/驗光計。
? P-9802：實驗室用電流放大器（驗光計），最多可配備 24 個測量頭。
? RCH-102：用于 UVA 和藍光固化過程中高強度照射的檢測頭，采用剛性纖維。
? RCH-116：探測器頭采用剛性纖維，適用于高強度 UV 和藍光 LED 光源。
? RCH-006：用于 UV 寬范圍固化過程中高強度照射的檢測頭。
? RCH-008：用于 UV-A 固化過程中高強度照射的探測器頭。
? RCH-009：用于藍光固化過程中高強度照射的檢測頭。
? RCH-010：用于 UV H 型光固化工藝中高強度照射的檢測頭。
? RCH-011：用于 UVA 峰值光固化過程中高強度照射的檢測頭。
? RCH-012：用于藍光固化過程中高強度照射的檢測頭。
? RCH-013：用于紫外線或藍光固化過程的輻照度檢測器。
? RCH-106：用于 UV 寬范圍固化過程中高強度照射的檢測頭。
? RCH-108：用于 UVA Peak 光固化過程中高強度照射的檢測頭。
? RCH-109：用于藍峰光固化過程中高強度照射的檢測頭。
? RCH-110：用于 H 型光固化工藝中高強度照射的檢測頭。
? RCH-111：用于 UVA 光固化過程中高強度照射的檢測頭。
? RCH-112：用于高強度照射藍光固化過程的檢測頭。
? RCH-113：用于紫外線或藍光固化過程中高強度照射的檢測頭。
? RCH-002：用于 UVA 或藍光固化過程中高強度照射的檢測頭。
? RCH-016：用于測量 UV 固化 LED 輻照度的 UV 檢測器。
? P-21：多用途觸摸屏驗光儀，用于測量任何光度和輻射應用中的 CW、單脈沖和調制輻射。
? RCH-117：用于測量 NIR 固化 LED 輻照度的 NIR 檢測器。
? RCH-017：用于測量 NIR 固化 LED 輻照度的 NIR 檢測器。
? RCH-019：用于測量 UV 固化 LED 輻照度的 UV 檢測器。
? RCH-119：用于測量 UV 固化 LED 輻照度的 UV 檢測器。
? BTS256-UV：手持式便攜式紫外光譜輻射計，具有創新的雜散光校正功能，可在紫外固化等應用中實現精確的輻照度和劑量測量。
? X1-RCH-116 LED UV Curing Meter：UV 固化輻射計，用于 UV 固化過程中的高強度 LED（UV-A 和藍光）照射。
? X1-RCH-108 UV Curing Meter：用于紫外線固化過程中中壓燈的紫外線固化輻射計
? Cure-Met：用于傳送帶 UV 固化測量的平面 UV 固化盤輻射計。
